Traadiga keritud filtrikassett võib tunduda lihtsa tihedalt mähitud lõnga silinderina, kuid selle filtreerimisvõime sõltub palju enamast kui väljastpoolt nähtavast materjalist.

Lõng, mähismuster, südamik, filtreerimisaste ja töötingimused töötavad koos, et määrata, kui tõhusalt kassett püüab hõljuvaid aineid, säilitades samal ajal stabiilse voolu. Veepuhastus- ja tööstuslike filtreerimissüsteemide puhul on nende konstruktsioonidetailide mõistmine sageli kasulikum kui kasseti valimine ainult mikronireitingu põhjal.

TootjanaPP-lõng, PP-südamikud ja nööriga keritud filtrikassetidANDA on pikka aega keskendunud haavafiltratsioonitehnoloogia materjalidele ja konstruktsioonile. Selles artiklis vaadeldakse lähemalt, kuidas traadist keritud filterelement on ehitatud, mille poolest see erineb teistest sügavfiltritoodetest ja kuidas valida konkreetse rakenduse jaoks õige konfiguratsioon.

Traadiga keritud filtrikassett on teatud tüüpi sügavfilter, mis on valmistatud pideva filtrilõnga kerimisel ümber jäiga poorse südamiku.

Tootmise ajal keritakse lõng kontrollitud mustriga ümber südamiku. Üksikute kiudude vaheline kaugus loob läbipääsude võrgustiku, mille kaudu vedelik saab voolata. Suuremad osakesed püütakse kinni välispinna lähedalt, samas kui väiksemad osakesed võivad enne kinnijäämist tungida sügavamale mähisesse.

See annab anööriga keritud filtrikassettselle iseloomulik sügavfiltratsiooni struktuur.

Erinevalt lihtsast pindfiltrist, kus saasteained kogunevad peamiselt filtrikandja ühele küljele, tagab keritud kassett mitut kihti filtreerimist kogu selle sügavuse ulatuses. See struktuur võib olla eriti kasulik siis, kui sissetulev vedelik sisaldab suhteliselt laias vahemikus osakeste suurust.

Valmis kasseti jõudlus ei sõltu seega mitte ainult mikronite nimiväärtusest, vaid ka lõnga konsistentsist ja kerimisprotsessi täpsusest.

Tüüpiline traadiga keritud filtrikassett koosneb kolmest olulisest elemendist:

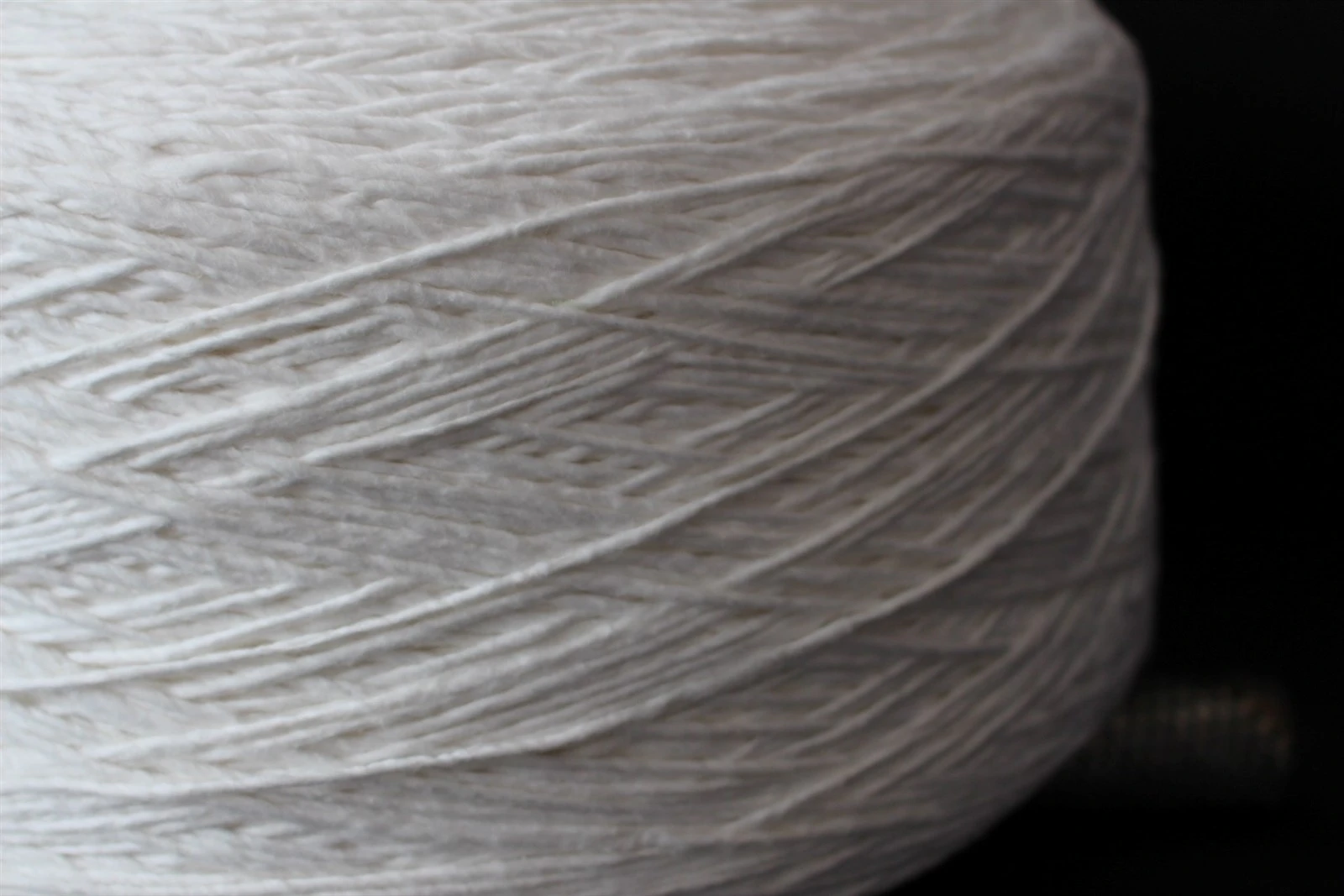

1. Filterlõng



Lõng on tegelik filtreerimiskeskkond. Olenevalt rakendusest saab valida erinevaid materjale, et tagada nõutav keemiline ühilduvus, temperatuuritaluvus ja filtreerimisomadused.



Polüpropüleeni kasutatakse laialdaselt vee, hapete, leeliste ja paljude keemiliste lahuste jaoks. Puuvilla{1}}põhist kandjat saab kasutada ka rakendustes, kus nõutakse ühilduvust õlide, orgaaniliste lahustite, jookide või farmaatsiavedelikega.



Lõnga füüsikalised omadused on sama olulised kui selle keemiline koostis. Lõnga konsistents mõjutab mähise struktuuri ühtlust, mis omakorda mõjutab voolutakistust ja saasteainete kinnipidamist.



Tootjate jaoks, kes toodavad keritud padruneid mastaapselt, on stabiilne filterlõnga kvaliteet seetõttu oluline osa kassettide -to{1}}padruni ühtluse säilitamisel.

2. Filtri südamik



Südamik toetab haavakeskkonda ja tagab filtreeritud vedelikule sisemise läbipääsu.



Südamiku materjal tuleks valida vastavalt töökeskkonnale. Polüpropüleensüdamikud sobivad paljude üldiste vee- ja keemilise filtreerimise rakenduste jaoks, samas kui roostevabast terasest südamikud võib kaaluda, kui on vaja kõrgemat temperatuuritaluvust või suuremat konstruktsioonitugevust.



Tähelepanuta ei tohiks jätta lõnga ja südamiku suhet. Kvaliteetne lõng -ei suuda kompenseerida valesti valitud või halvasti valmistatud südamikku.



3. Mähismuster

Mähkimisprotsess määrab filtreerimiskanalite tiheduse ja jaotuse.



Tihedam mähiskonstruktsioon tagab üldiselt peenema filtreerimise, samas kui avatum struktuur võimaldab suuremat voolu väiksema takistusega. Eesmärk ei ole lihtsalt muuta kassett võimalikult tihedaks. Mähise muster peab vastama soovitud tasakaalule osakeste peetuse, rõhulanguse, voolukiiruse ja kasutusea vahel.



See on üks põhjus, miks kaks sama nominaalse mikroniarvuga kassetti võivad tegelikes filtreerimissüsteemides erinevalt toimida.

Traadiga keritud filtrikassette toodetakse tavaliselt erineva filtreerimisastmega, et võimaldada tahkete osakeste eemaldamise erinevaid tasemeid.

ANDA loetletud spetsifikatsioonid hõlmavad järgmist:

• 1 μm
• 5 μm
• 10 μm
• 20 μm
• 30 μm
• 50 μm
• 75 μm
• 100 μm

Õige reiting tuleks valida vastavalt tahkete osakeste koormusele ja süsteemi filtreerimiseesmärgile.

Näiteks võib peen-kassett sobida siis, kui allavoolu seadmed nõuavad tugevamat tahkete osakeste kontrolli. Jämedam kassett võib olla sobivam eelfiltreerimisetapiks, kui toitevedelik sisaldab suuremat settekoormust.

Väikseima saadaoleva mikronireitingu valimine ei ole automaatselt parim lahendus. Kui filter on siseneva vee või protsessivedeliku jaoks liiga peen, võib rõhulang kiiresti suureneda ja kasseti vahetamise intervallid võivad lüheneda.

Seetõttu tuleks filtreerimise reitingut alati arvesse võtta koos toitevee-kvaliteedi, voolunõuete, saasteainete kontsentratsiooni ja filtri korpuse mahutavusega.

Algsed ANDA spetsifikatsioonid hõlmavad mitmeid sagedamini kasutatavaid kasseti mõõtmeid.

Loetletud välisläbimõõdud hõlmavad ligikaudu60 mm ja 65 mm, samas kui siseläbimõõt sisaldab ligikaudu28 mm ja 30 mm. Standardsed kassettide pikkused hõlmavad järgmist:

• 10 tolli
• 20 tolli
• 30 tolli
• 40 tolli

Need mõõtmed võimaldavad kokkukeeratud padruneid sobitada erinevate filtrikorpuste ja töötlemissüsteemidega.

Füüsilised mõõtmed on aga ainult üks osa kasseti valikust. Enne tellimist tuleks kontrollida ka lõppkonfiguratsiooni, südamiku struktuuri, kandja materjali, filtreerimise reitingut ja töörõhku.

OEM-i ja hulgifiltreerimise rakenduste puhul võib korpuse liidese ja töötingimuste eelnev kinnitamine aidata vältida ühilduvusprobleeme.

Haavafiltratsioonitehnoloogia üks peamisi eeliseid on kandja valiku paindlikkus.

Polüpropüleenist haavafiltri kandja

PP-lõnga kasutatakse laialdaselt veetöötluseks ja tööstuslikeks rakendusteks, kuna polüpropüleen on paljude hapete, leeliste ja keemiliste lahuste suhtes hea vastupidavus.

Vastavalt ANDA pakutavale tehnilisele teabele saab polüpropüleenist haavaelemente kasutada vee ja mitmesuguste mitteorgaaniliste lahustega, kusjuures kohaldatav töötemperatuur sõltub kasutatavast südamikust ja konstruktsioonist.

Polüpropüleenist karkassiga polüpropüleenlõnga puhul on loetletud töötemperatuur kuni ligikaudu 60 kraadi. Roostevabast terasest -toetatud polüpropüleenist konfiguratsioonid taluvad kõrgemaid temperatuure, olenevalt kasseti konkreetsest konstruktsioonist.

Puuvillane haavafiltri kandja

Imav puuvillane lõng pakub veel ühe võimaluse rakenduste jaoks, mis nõuavad erinevat filtreerimiskeskkonda.

ANDA tehniline teave tuvastab roostevabast terasest südamikuga puuvillased haavaelemendid selliste rakenduste jaoks nagu vesi, õli, leeliselised lahused, joogid, ravimid ja orgaanilised lahustid. Selle konfiguratsiooni loetletud töötemperatuur võib ulatuda ligikaudu 120 kraadini.

Oluline on see, et filtrikandjad tuleks valida pigem tegeliku protsessivedeliku kui lihtsalt hinna või nominaalse mikronihinnangu järgi.



Haavafiltreerimise mitmekülgsus muudab selle tehnoloogia sobivaks paljudes tööstusharudes.

Nende rakenduste ühine nõue on lihtne: hõljuvaid saasteaineid tuleb kontrollida ilma vedeliku voolule tarbetuid piiranguid tekitamata.

Filtreerimise tõhusus on kasseti jõudluse üks külg.

Filter, mis eemaldab osakesed tõhusalt, kuid tekitab liigse rõhulanguse, võib suurendada energiatarbimist, vähendada süsteemi läbilaskevõimet ja vajada sagedast väljavahetamist.

ANDA avaldatud spetsifikatsioonides on toodud maksimaalne vastupidavusrõhk ligikaudu0,5 MPaja maksimaalne rõhulangus ligikaudu0,2 MPaviidatud haavafiltri konfiguratsiooni jaoks.

Praktikas sõltub tegelik rõhulang mitmest muutujast, sealhulgas:

• Vedeliku{0}}viskoossus
• Osakeste kontsentratsioon
• Filtreerimise reiting
• Voolukiirus
• Kasseti pikkus
• Mähise tihedus
• Filtri korpuse disain
• Kasseti laadimise aste

Kuna saasteained kogunevad kasseti sügavusele, suureneb voolutakistus loomulikult. Seetõttu võib diferentsiaalrõhu jälgimine anda kasulikku teavet selle kohta, millal kasseti kasutusiga läheneb.

Keritud filtrikasseti ostmisel on lihtne keskenduda valmistootele ja jätta tähelepanuta materjal, millest see on valmistatud.

Lõng on aga tõhusalt filtreerimisstruktuuri alus.

Lõnga läbimõõdu, tugevuse, pinnaomaduste või mähise konsistentsi kõikumised võivad muuta filtreerimiskanalite geomeetriat. Terve kasseti puhul võivad isegi väikesed ebakõlad mõjutada voolu jaotust ja osakeste kinnipidamist.

See on eriti oluline tootjatele, kes tarnivad veepuhastusettevõtetele, filtreerimisseadmete tootjatele ja tööstustarbijatele suuri koguseid padruneid.

Sel põhjuselfilterlõnga valmistamise kvaliteettuleks hinnata üldise filtreerimislahenduse osana, mitte käsitleda eraldi tooraineprobleemina.

Zibo Anda Textile Co., Ltd. on spetsialiseerunud filtreerimismaterjalidele ja haavafiltreerimistoodetele, sealhulgasPP-lõng, PP-südamik ja nööriga keritud filtrikassetid.

2000. aastal asutatud ANDA on arendanud oma äritegevust filtreerimisega-seotud tekstiilmaterjalide ümber ning loonud pikaajalise-koostöö klientidega Hiinas ja välisturgudel. Ettevõtte tootevalik sisaldab polüpropüleenlõnga filtreerimiseks, tööstuslikku -klassi ja toidu-klassi PP-lõnga, filtrisüdamikke, roostevabast terasest südamikke ja keermestatud filtrikassette.

See toote struktuur võimaldab ANDA-l vaadelda haava filtreerimist nii materjali kui ka valmis{0}}kasseti vaatenurgast.

Klientidele, kes ostavad filtrikassette mahuliselt, võib see olla väärtuslik, sest kasseti töö algab ammu enne, kui valmis filter tootmisliinilt lahkub. Lõnga konsistents, südamiku ühilduvus, kerimisprotsess ja lõplikud kasseti spetsifikatsioonid aitavad kaasa filtreerimissüsteemi toimimisele.

Pole olemas ühte haavakasseti konfiguratsiooni, mis toimiks kõige paremini iga filtreerimissüsteemi jaoks.

Enne kasseti valimist peaksid ostjad kaaluma vähemalt viit tegurit:

• Millist tüüpi vedelikku filtreeritakse?
• Milliseid saasteaineid tuleb eemaldada?
• Millist mikronireitingut tegelikult nõutakse?
• Milliseid voolukiiruse ja rõhu tingimusi kassett kogeb?
• Kas kasseti materjal ja mõõtmed vastavad olemasoleva filtri korpusele?

Temperatuuri ja keemilist ühilduvust tuleks kontrollida ka siis, kui kasutatakse agressiivseid vedelikke või kõrgendatud töötemperatuure.

OEM-projektide või ebatavaliste nõuetega rakenduste puhul on üldiselt otstarbekam arutada töötingimusi filtri tootjaga, selle asemel, et valida kassett ainult standardsest tootetabelist.

Traadiga keritud filtrikasseti struktuur võib tunduda lihtne, kuid selle filtreerimiskäitumine on mitme komponendi koostöö tulemus.

Thefilterlõngmäärab suure osa filtreerimiskeskkonna käitumisest. Thetuumpakub struktuurset tuge ja sisemist vooluteed. Themähismustermäärab sügavfiltrimise struktuuri, samas kui mikronihinnang, kasseti mõõtmed, temperatuur, rõhk ja vedeliku omadused määravad, kas valmis element on rakenduse jaoks sobiv.

Sel põhjusel peaks haavafiltri valimine piirduma hindade või mikroniarvude võrdlemisega.

Parem lähenemine on hinnata kogu filtreerimissüsteemi{0}}alates töödeldavast vedelikust kuni kasseti valmistamiseks kasutatud materjalini.

ANDAtarvikudPP lõng, PP südamikud, ja nööriga keritud filtrikassetid klientidele, kes otsivad ühtseid filtreerimismaterjale ja valmis filtreerimislahendusi. OEM-, hulgimüügi- või rakendusespetsiifiliste nõuete puhul saab ANDA teha koostööd klientidega sobiva materjali, kasseti konstruktsiooni ja spetsifikatsioonide leidmiseks.
